Ensi vilkaisulla harava näyttää varsin arkiselta kapineelta. Tosiasiassa kauniin ja toimivan sekä kustannustehokkaasti ja helposti valmistettavan haravan suunnittelu vaatii ergonomian ja estetiikan hallinnan lisäksi ymmärrystä teknologioista, materiaaleista ja valmistustavoista.

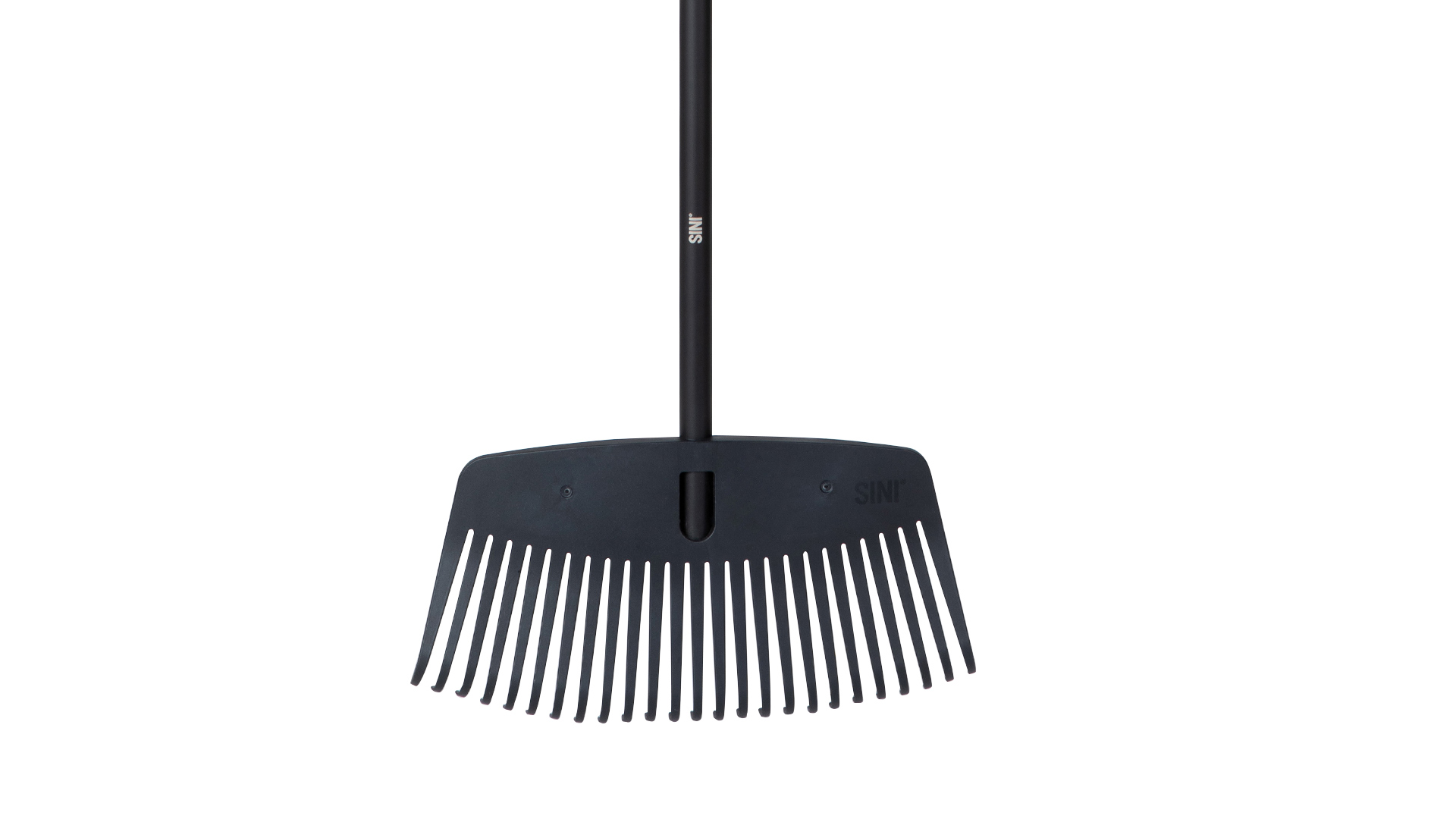

SINI Harava on uusi tulokas Sinituotteen ulkotuotteiden valikoimassa. Haravan muotoilussa ei jätetty mitään sattuman varaan, sillä hyvän ensivaikutelman voi tehdä vain kerran.
Näennäisesti harava on varsin yksinkertainen tuote, joka koostuu ruiskuvaletusta muovilavasta ja varresta. Toimivan, hyvännäköisen ja vaivattoman valmistettavuuden tarjoavan haravan muotoilu oli kuitenkin monisyinen prosessi, jossa hyödynnettiin sekä perinteistä mallikappaleiden testausta että modernia teknologiaa.
Millainen on hyvä harava?
Hyvä tuote erottuu edukseen, joten SINI Haravankin suunnittelussa panostettiin estetiikkaan. Muotoilulla tavoiteltiin erityisesti SINI-tuotteille ominaista ulkonäköä ja tunnistettavuutta.
Kauneinkin tuote on kuitenkin hyödytön, jollei se toimi. Suunnitteluprojekti alkoikin perusteellisilla pohdinnoila, millainen on hyvä harava. Millainen se on käyttää, miten sen ergonomia on parhain mahdollinen ja millainen on sen valmistettavuus?
Tuotteisiin kohdistuvat vaatimukset ovat usein varsin ristiriitaisia. Esimerkiksi haravan lavan piikkeineen pitäisi samaan aikaan olla sekä sopivan jäykkä että riittävän joustava. Jos piikit ovat liian löysät, lavan runko painuu liian lähelle maata, jolloin piikit eivät enää siirrä tavaraa tehokkaasti. Liian jäykät piikit eivät puolestaan mukaile maaston muotoja, jolloin haravoija joutuu käyttämään enemmän voimaa hyvän lopputuloksen saavuttamiseksi. Koko haravan lapoineen on myös oltava mahdollisimman kevyt, mutta samanaikaisesti sen on kestettävä kovaa käyttöä ja kulutusta.
Testaamista, laskennallisia analyyseja, topologian optimointia ja simulointeja
SINI Haravan toimivuutta ja ergonomiaa kehitettiin testaamalla mallitulosteita, hyödyntämällä laskennallisia analyyseja, optimoimalla topologiaa ja varmistamalla hyvä valmistettavuus simuloinnein.
Testaamalla tulosteita useaan otteeseen projektin aikana etsittiin parasta mahdollista jäykkyys-joustavuussuhdetta lavalle ja sen piikeille. Testaamisen lisäksi piikkien taipumista analysoitiin myös laskennallisesti, sillä haravan pitää soveltua käytettäväksi mitä moninaisimmilla alustoilla. Piikkien alla ei esimerkiksi ole aina moitteeton nurmikenttä, vaan haravoitavilla pinnoilla voi olla myös kiviä ja juurakoita.
SINI Haravan muotoilussa hyödynnettiin myös niin sanottua topologian optimointia. Selkosuomeksi sanottuna se tarkoittaa, että määritellään laskennallisesti mihin kohtiin ja millaisin muodoin esineeseen kannattaa lisätä ainetta, jotta materiaalia kuluisi mahdollisimman vähän ja tuote silti täyttäisi sille asetetut lujuusvaatimukset.
Ennen tuotantotyökalujen valmistusta haravan lavoille tehtiin myös perinpohjaiset simuloinnit, joilla varmistettiin, että valuvaiheessa sula muovimateriaali täyttää muotin hallitusti ennen jäähtymistään, eikä esimerkiksi osa piikeistä jää vajaiksi. Samaten simuloinnilla pyrittiin pitämään huolta, että tuotteet tulevat muotista sellaisina kuin pitääkin, eivätkä ne esimerkiksi vääntyile jäähtyessään.
Varsi ja sen viimeistely
Haravan keveys parantaa työergonomiaa ja vähentää rasitusta, joten haravan varreksi valikoitui kevyt mutta kestävä alumiiniputki. Varressa on mattapinnoitus, jonka ansiosta siitä saa helposti otteen mutta joka on myös ulkonäöltään tyylikkään moderni. Varteen voi kiinnittää kaksi vaihdettavaa erilevyistä lapaa, pihan koon ja haravointitottumusten mukaan.
Pisteeksi iin päälle varren päätytulppa muotoiltiin haravaan sopivaksi.
Lopullisesti toimivuus todettiin tehtaalla
Tulosteita kokeilemalla, laskennoilla ja simuloinneilla päästiin verrattain lähelle lopullisen tuotteen ominaisuuksia ja käyttäytymistä. Täysi varmuus tuotteen toimivuudesta saatiin kuitenkin vasta, kun päästiin testaamaan lopullisia tuotteita, jotka oli valmistettu todellisissa tuotanto-olosuhteissa. Tuote ja sen ominaisuudet hioutuvat lopulliseen muotoonsa, kun ne tehdään oikeilla työkaluilla tuotantolaatuisista raaka-aineista ja kun tuotantoprosessi parhaine ruiskuvalun ajoarvoineen on säädetty täysin kohdalleen.
Perinpohjainen suunnittelu ja huolellinen esityö palkittiin. Harava näyttää erittäin hyvältä, ja se toimii yli odotusten.
