Liikkumisavustinta tarvitsevat ihmiset ovat tähän asti joutuneet turvautumaan rollaattoriin, jonka käyttöön kuitenkin liittyy pieni pulma. Rollaattorin käyttäjä joutuu näet nojautumaan eteenpäin ja työntämään laitetta kumarassa asennossa, jolloin hän näyttää ikäistään vanhemmalta ja hauraammalta. Uuden suomalaisen innovaation MiiMove-liikkumisavustimen kanssa ihminen voi kulkea pystyasennossa, jolloin kävely on luonnollista ja helppoa ja design sopii kaiken ikäisille kuntoutujille.
Muodonmuutoksella oli ilo ja kunnia osallistua MiiMoven prototyyppien kehittämiseen yhdessä MiiMoven muotoilu- ja tuotekehitysihmisten kanssa. Yhteistyön tavoitteena oli saada aikaan olemukseltaan rollaattorimaailmasta poikkeava designtuote, lujuus- ja käytettävyysvaatimukset täyttävät toimivat prototyypit sekä tuotantovalmiit suunnitelmat high-end-tuotteelle.
MiiMoven ansiosta liikkumisavustinta tarvitseva ihminen voi kulkea ylpeästi pystypäin.
Saimme toimeksiannon, jossa meidän toivottiin kehittävän liikkumisavustimen ulkoasua meneväksi ja houkuttelevaksi sekä parantavan sen tukevuutta. Samoin suunnittelimme teknisiä detaljeja, kuten säätöjä sekä kokoon taittamista, ja määrittelimme sopivia materiaaleja ja valmistustekniikoita. Oma pähkinänsä purtavaksi oli istuinosan käytettävyyden parantaminen ja parempi integrointi muotoiluun.
Tartuimme toimeen tekemällä muutaman eri muotoilukonseptin, jotka poikkesivat toisistaan designin, rakenteen, valmistustekniikoiden ja materiaalien osalta.
Wau-efektiä muotoilulla ja materiaalilla
Tutkittuamme ja karsittuamme eri valmistustekniikoita MiiMove päädyttiin toteuttamaan putkirakenteisena. Totesimme kuitenkin, että muun kuin pyöreän teräsputken käyttö olisi hyvä tapa lisätä muotoilun vapautta, tuotteen haluttavuutta ja rakenteen optimointia.
MiiMoven avulla kävely on luonnollista ja helppoa, ja design sopii kaiken ikäisille kuntoutujille.
Materiaaliksi valikoitui alumiini sen keveyden, kestävyyden ja muokattavuuden ansiosta. Alumiinisista vakioprofiileista ei löytynyt riittävän hyvää vaihtoehtoa, joten suunnittelimme ovaalimaisen profiilin omien mittojen mukaan. Oman profiilin avulla mitoitus saatiin optimaaliseksi sekä lujuuden ja painon että designin suhteen. Teimme myös lujuusanalyysit varmistuaksemme, että profiilit ja rungon geometria kestävät määritellyt rasitukset.
Harkittuja yksityiskohtia ja parempaa valmistettavuutta
Liikkumisavustimen pitää sopia erikokoisille ja -ikäisille ihmisille, joten sen on oltava säädettävissä erikorkuisille ja -levyisille sekä eri tavalla tukea tarvitseville käyttäjille. MiiMoven kehittäjät olivat jo tehneet pätevän ergonomiasuunnittelun ja mitoitukset, joten Muodonmuutoksen kontolle jäi ideoida ja suunnitella säädöt tukeviksi, helposti käytettäviksi ja valmistusteknisesti toteuttamiskelpoisiksi. Kustannustehokkuuttakaan ei unohdettu, joten esimerkiksi vasemman ja oikean käsinojan säätömekanismit ovat identtiset kummallakin puolella.

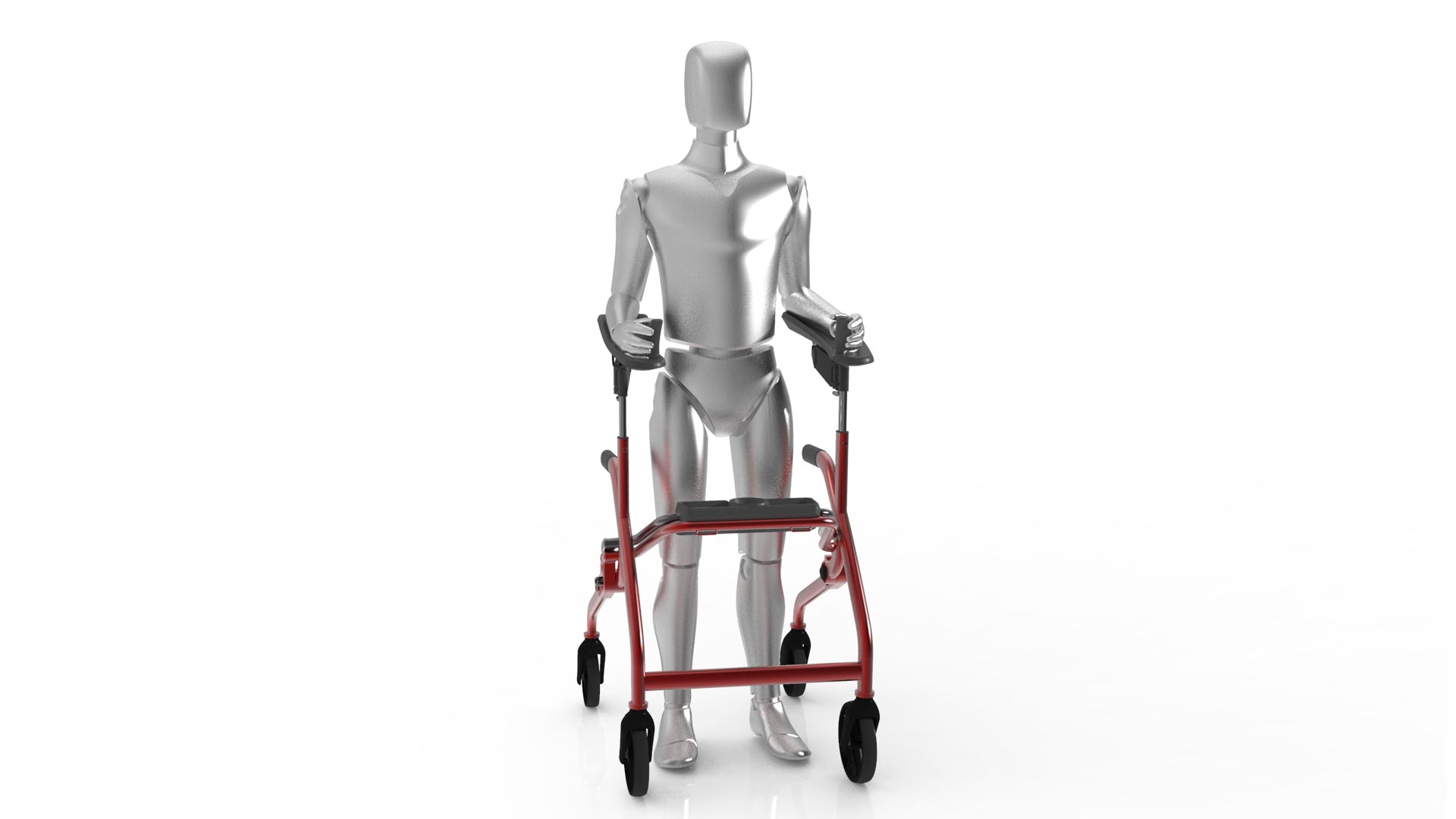

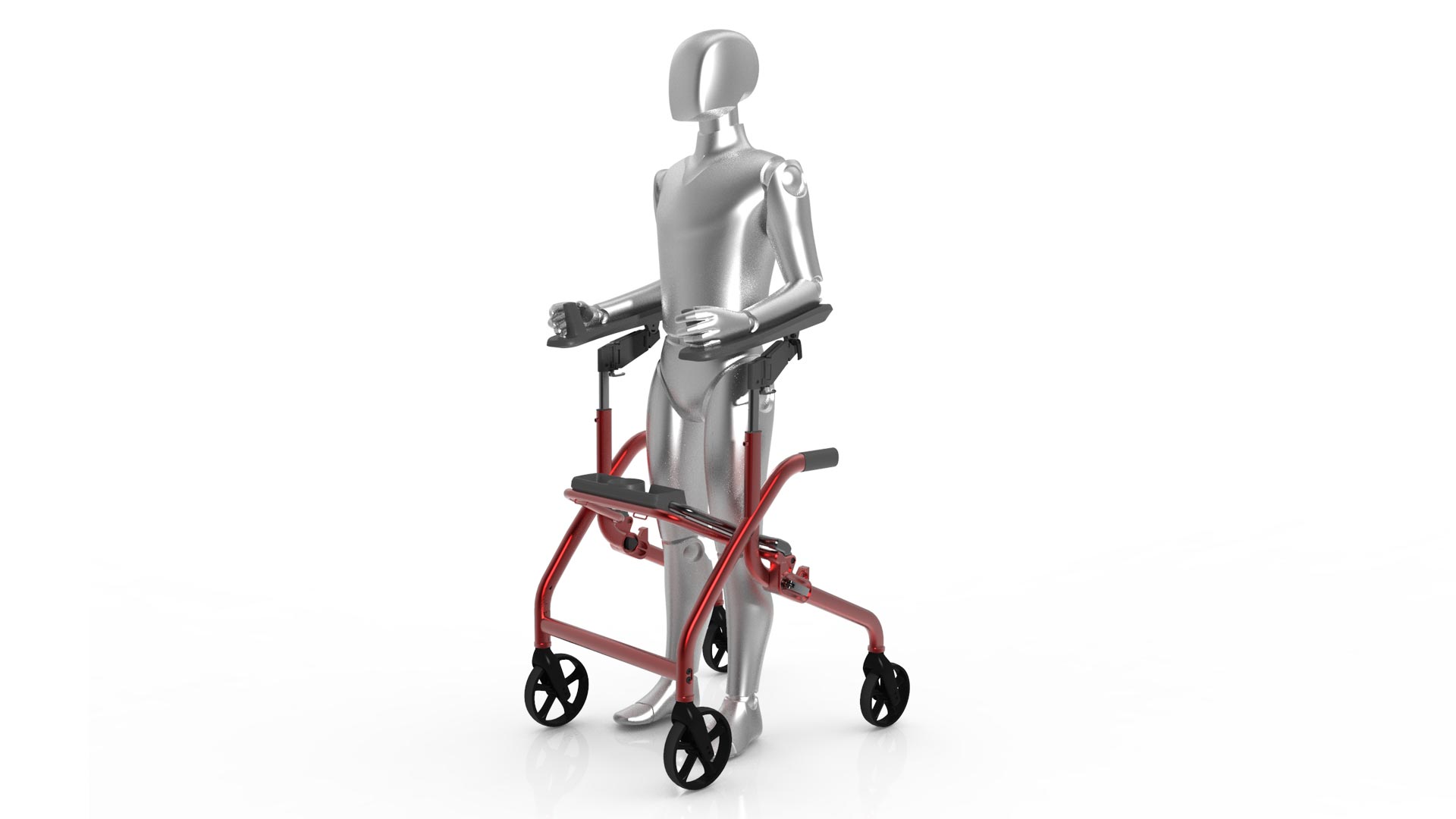

MiiMoven suunnittelussa hyödynnettiin sekä CAD-ohjelmistoja että protostudiossamme tuotettuja, fyysisesti kosketeltavia osia.
Muodonmuutoksen vankasta kokemuksesta työkoneiden hallintalaite- ja ergonomiasuunnittelusta oli paljon hyötyä MiiMove-projektissa. Liikkumisavustimen käsinojat ja kahvat toteutettiin pehmeäpintaisina valukappaleina, joissa tukirakenne on integroitu valun sisään. Ne muotoiltiin pääsääntöisesti CAD-ohjelmien avulla, mutta teimme niistä myös nopeita kokeiluversioita protostudiollamme. Käsin kosketeltavien osien avulla voitiin testailla ja fiilistellä fyysisesti niiden ergonomiaa ja käytettävyyttä. 3D-mallinuksilla puolestaan varmistettiin, että tarvittavat tukirakenteet mahtuvat nojien sisään. Kun lopullinen muotoilu oli yhteisesti hyväksytty, nojat mallinnettiin tuotantovalmiiksi. Lopputuloksena oli tiedostot, joilla nojien valmistaja pystyi tekemään työkalusuunnittelun ja jota alihankkija kykeni hyödyntämään nojien tukirakenteiden valmistamisessa.
Myös säätömekanismit suunniteltiin joustavasti CAD-ohjelmilla, jotta pystyimme varmistamaan riittävät liikeradat samalla, kun suunnitelmat etenivät tai niihin tuli muutoksia. Parhaidenkaan suunnitelmien fyysistä tuntumaa ei kuitenkaan pysty simuloimaan, joten kaikista mekanismeista tehtiin myös kokeilukappaleet 3D-tulostuksina. Nopeat kokeilukappaleet suunnittelun tueksi teimme omalla 3D-printterilläme, kun taas tarkemmat ja kestävämmät versiot teetettiin ulkopuolisella erikoisosaajalla.
MiiMoven voi säätää erikorkuisille ja -levyisille sekä eri tavalla tukea tarvitseville käyttäjille.
Istuimesta on moneksi
Liikkumisavustimeen on integroitu istuintaso, jolla käyttäjä voi levähtää tarvittaessa. Liikkuessa istuinosa pitää voida kääntää pois tieltä, jotta käyttäjä pystyy MiiMoven perusidean mukaan kulkemaan laitteen keskellä pystyasennossa. Ohjaamosuunnittelusta olemme oppineet, että ahtaissa tiloissa on hyödynnettävä kaikki tila parhaalla mahdollisella tavalla, joten halusimme tehdä myös istuinosasta monikäyttöisen – kun istuimen nostaa pois istuma-asennosta, se muodostaa säilytyslokeron ja mukitelineen.
Muodonmuutoksen ja MIiMoven yhteistyö tuotti varsinaisen suunnitelman ja tuotantokelpoisten tiedostojen lisäksi muutaman fyysisen prototyypin.

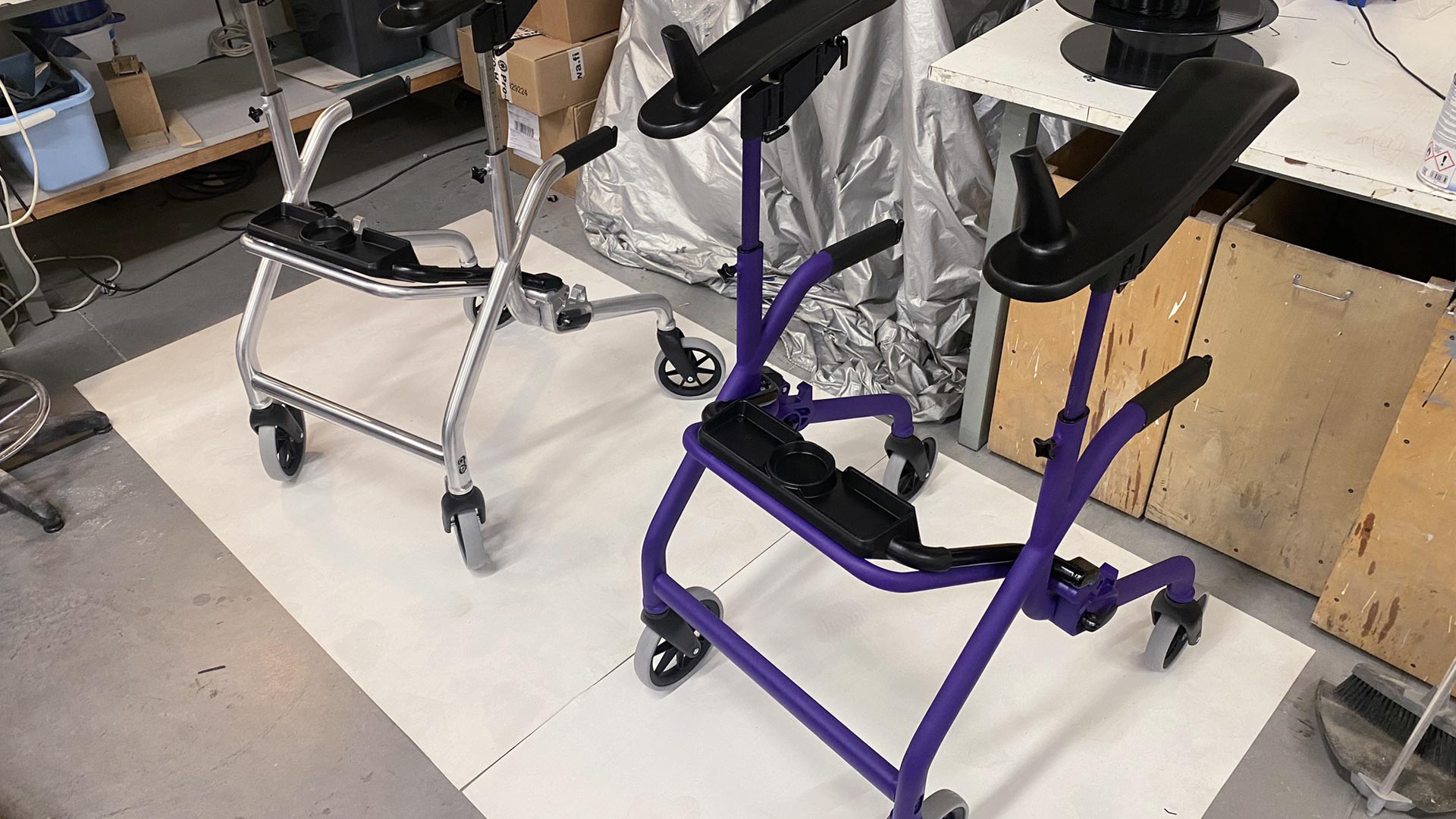

Muodonmuutoksen ja MiiMoven yhteistyö poiki varsinaisen suunnitelman ja tuotantokelpoisten tiedostojen lisäksi muutaman fyysisen prototyypin. Ensimmäinen oli MiiMoven markkinointiin tuotettu kappale, jossa nojat, säätömekanismit ja istuintaso olivat kovapintaisia kappaleita. Se ei kestä varsinaista käyttöä, mutta antaa hyvän kuvan tuotteen lopullisesta olomuodosta ja ulkoasusta. Seuraavissa prototyypeissä osa tulosteista korvattiin tuotantolaatuisilla osilla, joten niitä pystyi testaamaan myös tositoimissa.
Vaiheittainen etenemistapa on hyväksi havaittu toimintamalli tuotekehitysprojekteissa. Ensimmäinen proto saadaan kasattua nopeasti, ja kun suunnittelu etenee, osia korvataan valmiimmilla kappaleilla, jotka on esimerkiksi tehty oikeista materiaaleista tai oikeilla pintakäsittelyillä.
